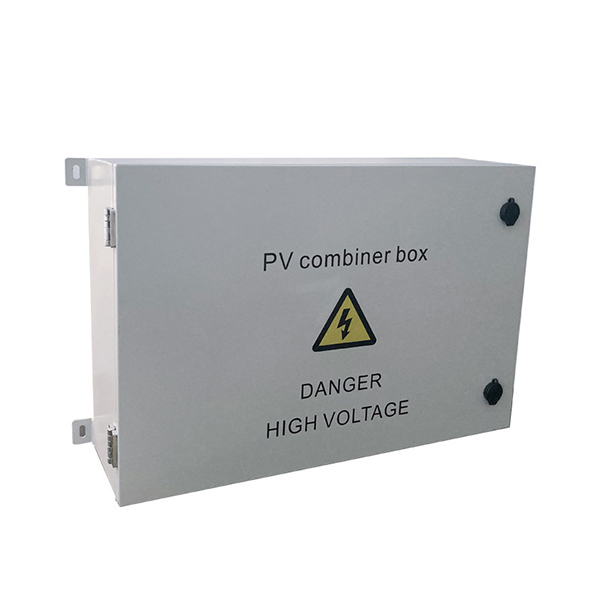

Juer Electric® Waterproof PV Combiner Box for et stort PV -kraftproduksjonssystem, for å redusere nettforbindelsen mellom nettkoblet omformer og skapet, er det praktisk å vedlikeholde og forbedre påliteligheten. Det er nødvendig å legge til en DC -buss mellom PV -nettforbindelsen og skapet. PV AC lightning protection combiner box series products of the company is specially designed to meet this requirement ,Can be composed of PV inverter products matching with complete PV system solutions.Using AC combiner box ,the user can according to the AC power cabinet rated input current and voltage ,the output of a certain number of grid connected inverter by lightning protection device and circuit breaker for confluence,convenient access level power cabinet.
| Tall | Parameter | Verdi |
| 1 | Størrelse (mm) | 900x700x220 (w*h*d) 900x743x220 (w*h*d) |
| 2 | Nominell inngangsspenning (V) | 480V AC |
| 3 | Rangert isolasjonsspenning (V) | 690V AC |
| 4 | Nominell frekvens (Hz) | 50 |
| 5 | Busbarrangert strøm (a) Horisontal buss |
400A |
| 6 | Rangert kort tid tåler gjeldende effektiv verdi LCW (1 sek) (KA) Horisontal buss |
30 |
| 7 | Rangert kort tid tåler nåværende maksimal verdi LPK (KA) Horisontal buss |
30 |
| 8 | Strømfrekvensen tåler spenning i 1 minutter (V) | 2500VA |
| 9 | Temperaturøkning: I samsvar med IEC 947-1 for temperaturøkning: og temperaturøkningen overstiger ikke de tilsvarende standardkravene til komponenten. | Terminaler for eksterne isolerte ledere: Ikke mer enn 70 000, buslinneforbindelse (kobber-kobber) Ikke mer enn 70K, håndtak overflaten på isolasjonen er ikke større enn 25 000, kontaktbar skall og hylling, metalloverflaten er ikke større enn 30 000. |
